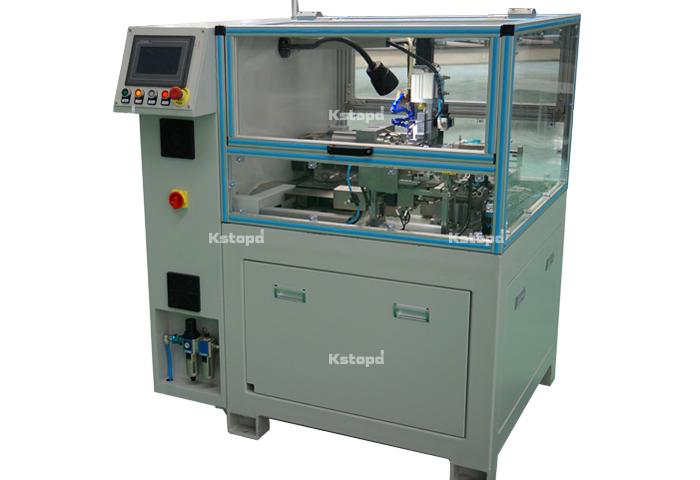

工業連接器接觸對劈槽收口設備

本設備是專為各種工業連接器接觸對劈槽和收口加工并可檢測插撥力而設計開發的一款自動生產專用設備。

  • 購買
  • 產品特點
  • 性能參數
  • 資料下載

        主要用于插孔類零件的開孔、劈槽、收口等主要工序。
        操作員將裝好產品的針板放入針板上料機構即可，設備可按設定的參數自動循環加工，加工完成的成品自動收集落入成品料盒。當針板產品缺少時，設備自動報警，操作員即可更換下一個裝好產品的針板繼續加工！為提高設備運行效率，產品上料和劈槽同時進行的自動化加工。該設備通用性強，快速高效，能適用多種規格的產品生產。

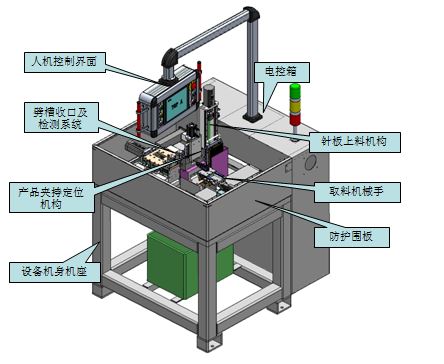

    設備結構圖

    項目 要求
    槽深精度 小于等于0.5倍壁厚，且≥0.10mm
    劈槽對稱度 ≤0.04mm；
    孔徑范圍 ≥φ0.4 mm（兩槽）; ≥φ0.9 mm（兩槽以上）
    孔深－槽深 ≥2.5×壁厚
    壁厚 兩瓣槽≤0.8mm，三、四瓣槽≤0.5mm，六瓣槽以上≤0.4mm；
    對于不同材質略有增減；
    槽數 2～8
    槽寬 ≥0.15mm，且大于0.5倍壁厚
    槽深 1.5～6.5mm
    最大工件長度 40mm
    劈槽后毛刺 內毛刺：≤0.01mm；外毛刺：≤0.04mm；
    適用材料 軟態銅材
    加工能力 ≥500件/小時（插拔力為抽檢）
    插拔力檢測 具有預插、插入、拔出測試
    外型尺寸 1100mm*1200mm*1800mm
    重量 1000KG
    供電（功率） 2000W ;   220V 50Hz
    供氣 5-7kg/cm2的潔凈壓力空氣
